Maxos | Schauglasplatte nach DIN 7081, zungenförmig

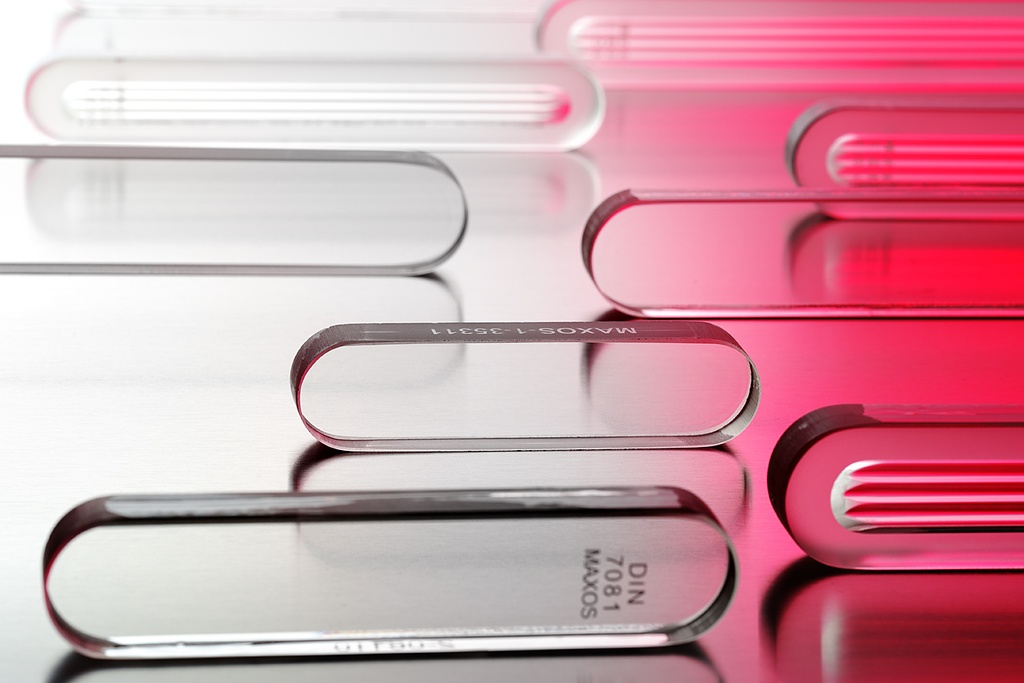

MAXOS®-Schauglasplatten nach DIN 7081 sind die länglichen, zungenförmigen Schauglasplatten aus thermisch vorgespanntem Borosilikatglas – für Längsschaugläser und Füllstandsanzeiger an Druckbehältern, Kesseln und Apparaten. Bei LabGlas erhältlich.
Die gestreckte Form zeigt den Füllstand über die ganze Sichtlänge; thermische Vorspannung und hohe chemische Beständigkeit machen die Platten druck- und temperaturfest. Lieferbar in den genormten DIN-7081-Abmessungen.
- Totalhöhe:88 mm
- Aussendurchmesser:ø42.5 mm
- Verbindung:Vollglasstopfen
Bei Paketen wählen Sie Anzahl Pakete.
z.B. Bei 2 für den Warenkorb und einem Pack à 10 Stück. Wählen Sie 20 Stück.
Dokumente
Seo-Name:
MAXOS Schauglasplatte
Website-Meta-Schlagwörter:
schauglasplatte din 7081, maxos schauglas din 7081, lange schauglasplatten, längsschauglas platte, wasserstandsanzeiger schauglas
Website-Meta-Titel:
MAXOS Schauglasplatte DIN 7081, zungenförmig | LabGlas
Funktion
In der Längsschauglas-Armatur liegt die zungenförmige Platte über einem Sichtschlitz und macht den Flüssigkeitsstand über die gesamte Länge ablesbar – klassisch am Wasserstandsanzeiger von Kesseln und Behältern. Die thermische Vorspannung gibt der Platte die nötige Druck- und Temperaturfestigkeit; Glimmerschutzscheiben schützen die Oberfläche bei heissen oder aggressiven Medien.
Häufige Fragen (FAQ)
DIN 7080 = runde Schauglasplatten für Rund-Schauglasarmaturen; DIN 7081 = längliche, zungenförmige Platten für Längsschaugläser und Füllstandsanzeiger.
Für Füllstands- und Wasserstandsanzeiger an Druckbehältern, Dampfkesseln und Apparaten – überall, wo der Stand über eine Strecke ablesbar sein muss.
Die genormten DIN-7081-Abmessungen (Längenstufen bei einheitlicher Breite) – passend zu genormten Längsschauglas-Armaturen.
Als Verschleissschutz vor heissem Dampf und aggressiven Medien – sie verlängert die Standzeit der Glasplatte.
Technische Daten
Norm | DIN 7081 (zungenförmige Schauglasplatten für Druck) |
Werkstoff | Borosilikatglas, thermisch vorgespannt (MAXOS®) |
Form | länglich-zungenförmig, genormte Abmessungen |
Einsatz | Längsschaugläser, Füllstands-/Wasserstandsanzeiger |
Bezug | über LabGlas |
mögliche Spezifikationen
| Masse | |
|---|---|
| Masse _SQ | Länge 95 mm, Länge 115 mm, Länge 140 mm, Länge 165 mm, Länge 190 mm, Länge 220 mm, Länge 250 mm, Länge 280 mm, Länge 300 mm, Länge 320 mm, Länge 340 mm, Länge 370 mm, Länge 400 mm, Länge 420 mm, Länge 430 mm, Länge 460 mm, Länge 480 mm, Länge 500 mm |
| Masse 1 _VSQ | Breite 30 mm, Breite 34 mm |
| Masse 2 _VSQ | Wandstärke 17 mm, Wandstärke 21 mm |
| Andere | |
|---|---|
| Spezifikation 3 _VS | transparent, reflex |
